Version
Cisco IOS Software, Version 15.0(2)SE4
Présentation
Un réseau privé virtuel (VPN) étend un réseau privé sur un réseau public et permet aux utilisateurs d’envoyer et de recevoir des données sur des réseaux partagés ou publics comme si leurs appareils informatiques étaient directement connectés au réseau privé. Les applications s’exécutant sur un VPN peuvent donc bénéficier des fonctionnalités, de la sécurité et de la gestion du réseau privé. Il donne accès à des ressources qui peuvent être inaccessibles sur le réseau public et est généralement utilisé en télétravail. Le cryptage est une partie courante, bien que non inhérente, d’une connexion VPN.
Un VPN est créé en établissant une connexion virtuelle point à point via l’utilisation de circuits dédiés ou avec des protocoles de tunneling sur des réseaux existants. Un VPN disponible sur l’Internet public peut offrir certains des avantages d’un réseau étendu. Du point de vue de l’utilisateur, les ressources disponibles au sein du réseau privé sont accessibles à distance.
Topologie

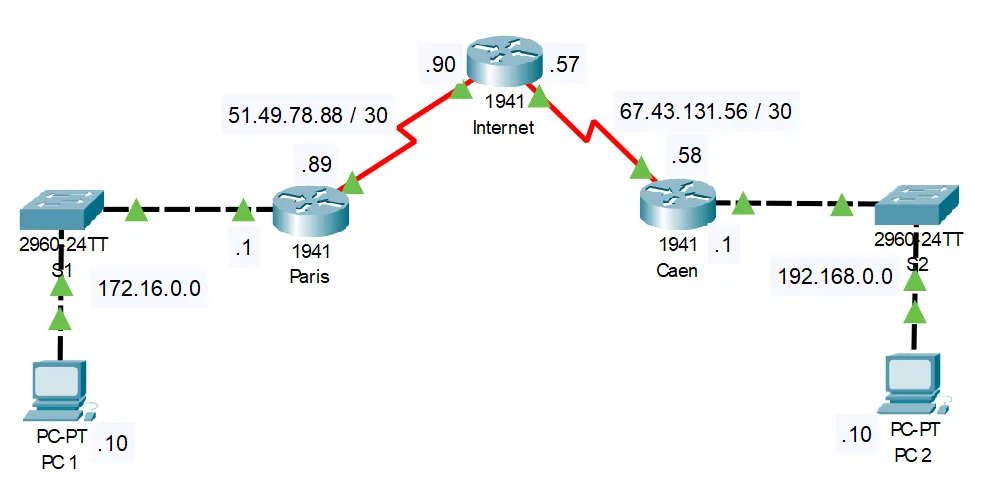

Voici le schéma qui sera utilisé pour effectuer les tests:
Ce schéma tente de reproduire un vpn site à site entre 2 entreprises situés à Paris et à Caen.
- Paris dispose d’une adresse IP publique de 51.49.78.89
- Caen dispose d’une adresse IP publique de 67.43.131.58
Prérequis
Route 0
On configure la route 0 pour rediriger tous les paquets vers l’internet au cas où le routeur ne s’est pas où envoyer un paquet en particulier.
Pour le routeur de Paris:
Paris(config)#ip route 0.0.0.0 0.0.0.0 51.49.78.90Pour le routeur de Caen:
Caen(config)#ip route 0.0.0.0 0.0.0.0 67.43.131.57Protocole de routage
C’est le protocole RIP V2 qui est utilisé pour une question de rapidité de mise en place.
Pour le routeur de Paris:
Paris(config)#router rip
Paris(config-router)#version 2
Paris(config-router)#network 172.16.0.0
Paris(config-router)#network 51.49.78.88
Paris(config-router)#passive-interface gigabitEthernet 0/0
Paris(config-router)#no auto-summaryPour le routeur de Caen:
Caen(config)#router rip
Caen(config-router)#version 2
Caen(config-router)#network 192.168.0.0
Caen(config-router)#network 67.43.131.56
Caen(config-router)#passive-interface gigabitEthernet 0/0
Caen(config-router)#no auto-summaryMise en place du VPN site à site
Activation du paquet Security Technology
il faut dans un 1er temps activer le module de sécurité secirutyk9. Sur les 2 routeurs, effectuer ces commandes:
Paris#conf t
Enter configuration commands, one per line. End with CNTL/Z.
Paris(config)#license boot module c1900 technology-package securityk9
(...)
ACCEPT? [yes/no]: yes
(...)
Paris(config)#exit
(...)
Proceed with reload? [confirm]Pour voir si c’est actif:
Paris>sh version
(...)
Technology Package License Information for Module:'c1900'
----------------------------------------------------------------
Technology Technology-package Technology-package
Current Type Next reboot
-----------------------------------------------------------------
ipbase ipbasek9 Permanent ipbasek9
security securityk9 Evaluation securityk9
data disable None None
Configuration register is 0x2102Configuration de la politique ISAKMP
On va ensuite nous occuper des stratégies de chiffrement avec ISAKMP (Internet Security Association and Key Management Protocol). Ce protocole fournis la sécurisation des paquets qui seront acheminés d’un bout à l’autre.
Paris(config)#crypto isakmp policy 10
Paris(config-isakmp)#encryption aes
Paris(config-isakmp)#hash sha
Paris(config-isakmp)#authentication pre-share
Paris(config-isakmp)#lifetime 120
Paris(config-isakmp)#exit67.43.131.58 est le routeur de Caen.
Le cryptage AES est le chiffrement choisi pour l’échange. Les algorithmes DES et 3DES n’étant plus considérés comme sûres, il est recommandé d’utiliser AES.
Cet algorithme nécessite une clé pré-partagée pour le chiffrement et le déchiffrement. C’est pourquoi nous choisissons l’authentification pre-share.
Clé d’échange
Nous précisons ensuite la clé d’échange qui sera appelée PHASE1 ainsi que la destination de l’hôte distant.
Paris(config)#crypto isakmp key PHASE1 address 67.43.131.58Définition de l’IPSEC transform-set
Ensuite nous sélectionnons la méthode de cryptage que l’on appelle IPVPN
Paris(config)#crypto ipsec transform-set IPVPN esp-aes esp-sha-hmacESP-AES est l’algorythme de cryptage et esp-sha-hmac est la méthode d’authentification
Création de l’Access List
Paris(config)#access-list 100 permit ip 172.16.0.0 0.0.255.255 192.168.0.0 0.0.0.255Création de la crypto-map pour IPSEC
A présent on rassemble les différents éléments créés ci-dessus pour en faire une cryptomap que l’on positionnera sur l’interface de sortie du routeur de Paris.
Paris(config)#crypto map MAP1 1 ipsec-isakmp
Paris(config-crypto-map)#match address 100
Paris(config-crypto-map)#set peer 67.43.131.58
Paris(config-crypto-map)#set transform-set IPVPN
Paris(config-crypto-map)#set security-association lifetime seconds 12067.43.131.58 est le routeur de destination.
Application sur l’interface
On applique la crypto map sur l’interface de sortie du routeur:
Paris(config)#int S0/0/0
Paris(config-if)#crypto map MAP1
*Jan 3 07:16:26.785: %CRYPTO-6-ISAKMP_ON_OFF: ISAKMP is ONIl reste à faire les mêmes opérations pour le routeur de Caen, en mettant en destination le routeur de Paris et en inversant les adresses de l’access-list.
Résultats des configurations
Pour le routeur Paris, on a:
license udi pid CISCO1941/K9 sn FTX1524FD55-
license boot module c1900 technology-package securityk9
!
crypto isakmp policy 10
encr aes
authentication pre-share
lifetime 120
!
crypto isakmp key PHASE1 address 67.43.131.58
!
crypto ipsec transform-set IPVPN esp-aes esp-sha-hmac
!
crypto map MAP1 1 ipsec-isakmp
set peer 67.43.131.58
set security-association lifetime seconds 120
set transform-set IPVPN
match address 100
!
spanning-tree mode pvst
!
interface GigabitEthernet0/0
ip address 172.16.0.1 255.255.0.0
duplex auto
speed auto
!
interface GigabitEthernet0/1
no ip address
duplex auto
speed auto
shutdown
!
interface Serial0/0/0
ip address 51.49.78.89 255.255.255.252
clock rate 2000000
crypto map MAP1
!
interface Serial0/0/1
no ip address
clock rate 2000000
shutdown
!
interface Vlan1
no ip address
shutdown
!
router rip
version 2
passive-interface GigabitEthernet0/0
network 51.0.0.0
network 172.16.0.0
no auto-summary
!
ip classless
ip route 0.0.0.0 0.0.0.0 51.49.78.90
!
ip flow-export version 9
!
access-list 100 permit ip 172.16.0.0 0.0.255.255 192.168.0.0 0.0.0.255Pour le router de Caen, on a:
license udi pid CISCO1941/K9 sn FTX15241N39-
license boot module c1900 technology-package securityk9
!
crypto isakmp policy 10
encr aes
authentication pre-share
lifetime 120
!
crypto isakmp key PHASE1 address 51.49.78.89
!
crypto ipsec transform-set IPVPN esp-aes esp-sha-hmac
!
crypto map MAP1 1 ipsec-isakmp
set peer 51.49.78.89
set security-association lifetime seconds 120
set transform-set IPVPN
match address 100
!
spanning-tree mode pvst
!
interface GigabitEthernet0/0
ip address 192.168.0.1 255.255.255.0
duplex auto
speed auto
!
interface GigabitEthernet0/1
no ip address
duplex auto
speed auto
shutdown
!
interface Serial0/0/0
no ip address
clock rate 2000000
shutdown
!
interface Serial0/0/1
ip address 67.43.131.58 255.255.255.252
crypto map MAP1
!
interface Vlan1
no ip address
shutdown
!
router rip
version 2
passive-interface GigabitEthernet0/0
network 67.0.0.0
network 192.168.0.0
no auto-summary
!
ip classless
ip route 0.0.0.0 0.0.0.0 67.43.131.57
!
ip flow-export version 9
!
access-list 100 permit ip 192.168.0.0 0.0.0.255 172.16.0.0 0.0.255.255Test
Ping
Après avoir configuré les 2 routeurs, les 2 machines aux extrémités du réseau devraient pouvoir se pinger entre elles et communiquer de manière cryptée. Si tel n’est pas le cas, on peut effectuer un sh run afin de vérifier s’il n’y a pas un message du style: configuration incomplete.
sh crypto map
On peut débugger avec la commande sh crypto map qui doit nous renvoyer ces résultats de la configuration courante:
Pour Paris:
Crypto Map MAP1 1 ipsec-isakmp
Peer = 67.43.131.58
Extended IP access list 100
access-list 100 permit ip 172.16.0.0 0.0.255.255 192.168.0.0 0.0.0.255
Current peer: 67.43.131.58
Security association lifetime: 4608000 kilobytes/120 seconds
PFS (Y/N): N
Transform sets={
IPVPN,
}
Interfaces using crypto map MAP1:
Serial0/0/0Pour Caen:
Crypto Map MAP1 1 ipsec-isakmp
Peer = 51.49.78.89
Extended IP access list 100
access-list 100 permit ip 192.168.0.0 0.0.0.255 172.16.0.0 0.0.255.255
Current peer: 51.49.78.89
Security association lifetime: 4608000 kilobytes/120 seconds
PFS (Y/N): N
Transform sets={
IPVPN,
}
Interfaces using crypto map MAP1:
Serial0/0/1show crypto ipsec sa
Cette commande permet de renvoyer combien de paquets ont été encrypté et décrypté, voici un exemple pour Caen:
interface: Serial0/0/1
Crypto map tag: MAP1, local addr 67.43.131.58
protected vrf: (none)
local ident (addr/mask/prot/port): (192.168.0.0/255.255.255.0/0/0)
remote ident (addr/mask/prot/port): (172.16.0.0/255.255.0.0/0/0)
current_peer 51.49.78.89 port 500
PERMIT, flags={origin_is_acl,}
#pkts encaps: 10, #pkts encrypt: 10, #pkts digest: 0
#pkts decaps: 11, #pkts decrypt: 11, #pkts verify: 0
#pkts compressed: 0, #pkts decompressed: 0
#pkts not compressed: 0, #pkts compr. failed: 0
#pkts not decompressed: 0, #pkts decompress failed: 0
#send errors 0, #recv errors 0
local crypto endpt.: 67.43.131.58, remote crypto endpt.:51.49.78.89
path mtu 1500, ip mtu 1500, ip mtu idb Serial0/0/1
current outbound spi: 0x0(0)show crypto isakmp
Les commandes show crypto isakmp policy et show crypto isakmp sa permettent d’afficher les informations par rapport au protocole ISAKMP avec SA pour Security Association.
Voilà ces commandes pour Caen:
Caen#sh crypto isakmp policy
Global IKE policy
Protection suite of priority 10
encryption algorithm: AES - Advanced Encryption Standard (128 bit keys).
hash algorithm: Secure Hash Standard
authentication method: Pre-Shared Key
Diffie-Hellman group: #1 (768 bit)
lifetime: 120 seconds, no volume limit
Caen#sh crypto isakmp sa
IPv4 Crypto ISAKMP SA
dst src state conn-id slot status
IPv6 Crypto ISAKMP SACaen#sh crypto isakmp sa
IPv4 Crypto ISAKMP SA
dst src state conn-id slot status
IPv6 Crypto ISAKMP SA
Caen#sh crypto isakmp sa
IPv4 Crypto ISAKMP SA
dst src state conn-id slot status
IPv6 Crypto ISAKMP SASi tous les test sont concluants, les 2 sites sont fin prêt pour communiquer ensemble de façon sécurisée !
