Présentation
ZABBIX est un logiciel libre permettant de surveiller l’état de divers services réseau, serveurs et autres matériels réseau et produisant des graphiques dynamiques de consommation des ressources. C’est un logiciel créé par Alexei Vladishev.
ZABBIX peut être décomposé en trois parties séparées: Le serveur de données, l’interface de gestion et le serveur de traitement. Chacune d’elles peut être disposée sur une machine différente pour répartir la charge et optimiser les performances.
Le système dont l’utilisation des ressources doit être analysée comporte un agent fonctionnant sous forme de daemon appelé zabbix-agentd et écoutant par défaut sur le port TCP 10050. Celui-ci intègre des fonctions permettant d’échantillonner l’état des ressources des différents composants du système (Mémoire, CPU, débit réseau, entrées-sorties, nombre de connexion à une application, etc.) et propose si nécessaire l’exécution de scripts. Le serveur Zabbix appelle donc régulièrement cet agent et lui demande les informations concernant telle ou telle ressource.
Grafana permet d’interroger, de visualiser, d’alerter et de comprendre les métriques, peu importe où elles sont stockées. Il est possible de créer, explorer et partager des tableaux de bord personnalisée.
Mise en situation
L’objectif ici est d’installer un serveur de supervision Zabbix, de surveiller la machine cliente et ensuite d’installer Grafana pour obtenir de belles métriques et dashboard.
| Machine | OS | Distribution | Version | Rôle | Nom d’hôte | IP |
|---|---|---|---|---|---|---|
| Machine Virtuelle Virtual Box | GNU / Linux | Debian | 10.5 | Serveur Zabbix & Grafana | zabbix | 172.16.0.47 |
| Machine Virtuelle Virtual Box | GNU / Linux | Debian | 10.5 | Client Zabbix | client-zabbix | 172.16.0.46 |
Installation de Zabbix & MariaDB
On commence par installer le dépôt Zabbix:
dpkg -i zabbix-release_5.4-1+debian10_all.debapt updateOn installe le serveur Zabbix, l’agent Zabbix et le front-end
apt install zabbix-server-mysql zabbix-frontend-php zabbix-apache-conf
zabbix-sql-scripts zabbix-agent -y
Une base de donnée est nécessaire, ici on choisit mariaDB:
apt install mariadb-serverOn sécurise avec cette commande, on colle un mot de passe pour root:
mysql_secure_installationOn se connecte à MariaDB pour y créer la base de donnée Zabbix et l’utilisateur Zabbix:
mysql -uroot -pCREATE DATABASE zabbix CHARACTER SET utf8 COLLATE utf8_bin;GRANT ALL PRIVILEGES ON zabbix.* TO zabbix@localhost IDENTIFIED BY
‘zabbix’;
On crée les tables grâce à un script fournit par Zabbix:
zcat /usr/share/doc/zabbix-sql-scripts/mysql/create.sql.gz | mysql -uzabbix -p
zabbix
On peut vérifier que les tables ont bien été crées avec:
mysql -uroot -p zabbixshow tables;+----------------------------+
| Tables_in_zabbix |
+----------------------------+
| acknowledges |
| actions |
| alerts |
| auditlog |
| auditlog_details |
| autoreg_host |
| conditions |
| config |
| config_autoreg_tls |
| corr_condition |
| corr_condition_group |
| corr_condition_tag |
| corr_condition_tagpair |
(...)
| users_groups |
| usrgrp |
| valuemap |
| valuemap_mapping |
| widget |
| widget_field |
+----------------------------+
166 rows in set (0.001 sec)On édite le fichier /etc/zabbix/zabbix_server.conf pour y ajouter le mot de passe de la bdd zabbix:
DBPassword=******On va démarrer le serveur, l’agent et apache2 puis on les active au lancement de la machine:
systemctl restart zabbix-server zabbix-agent apache2systemctl enable zabbix-server zabbix-agent apache2Configuration de Zabbix
La configuration se passr via le front-end. On se rend donc sur l’adresse http://172.16.0.47/zabbix:

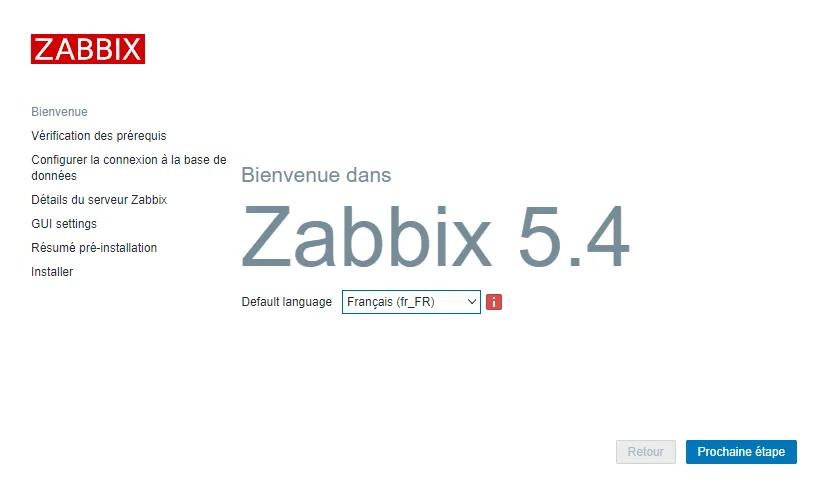

On devrait avoir cette fenêtre, naturellement on choisit la langue par défaut en français.

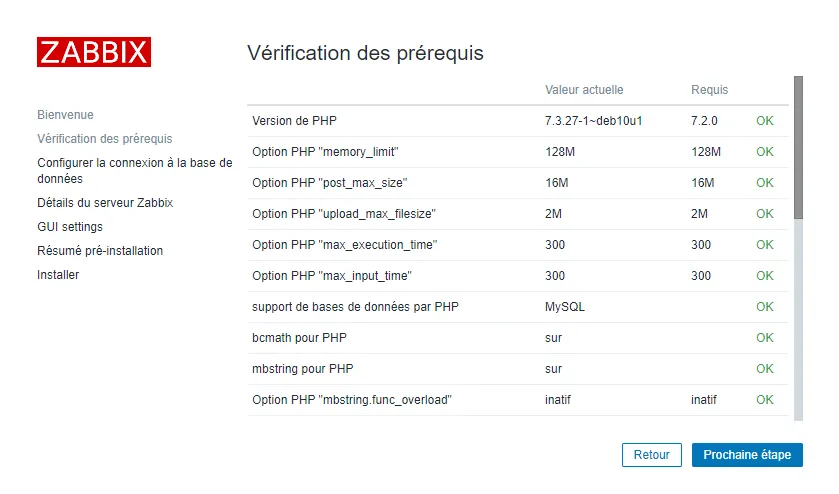

On vérifie bien que tous les prérequis sont au verts.

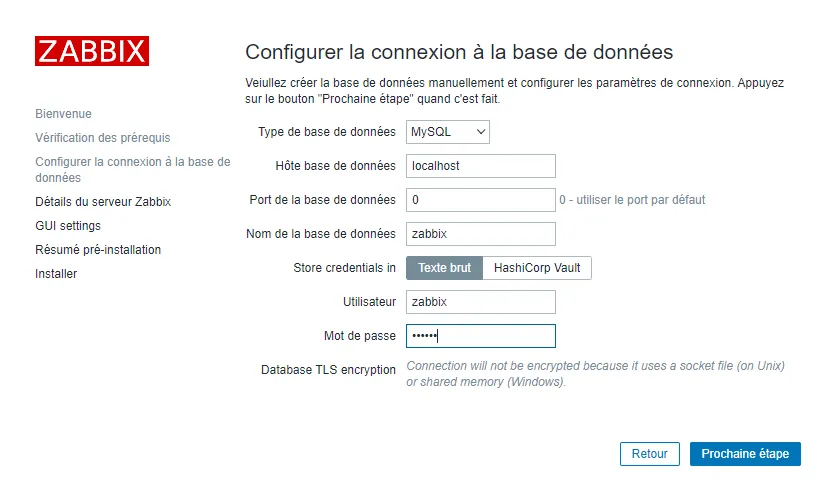

On configure l’accès de l’application Zabbix à la base de données:

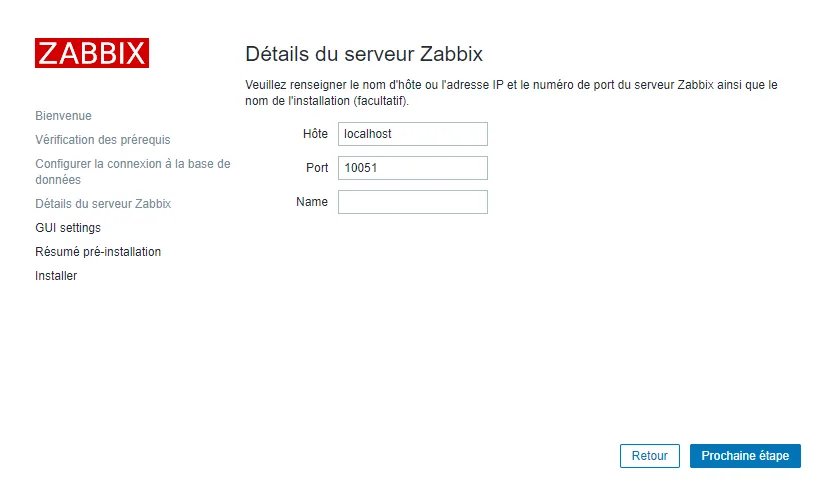

Si on a installer le serveur zabbix sur un autre hôte, on peut le renseigner ici sinon on laisse tout par défaut:

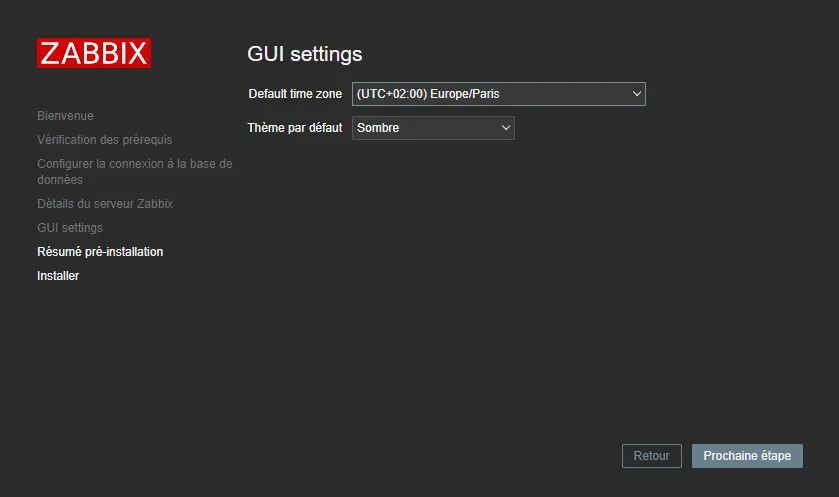

On choisit le fuseau horaire (UTC+2:00 pour la France) et le thème:

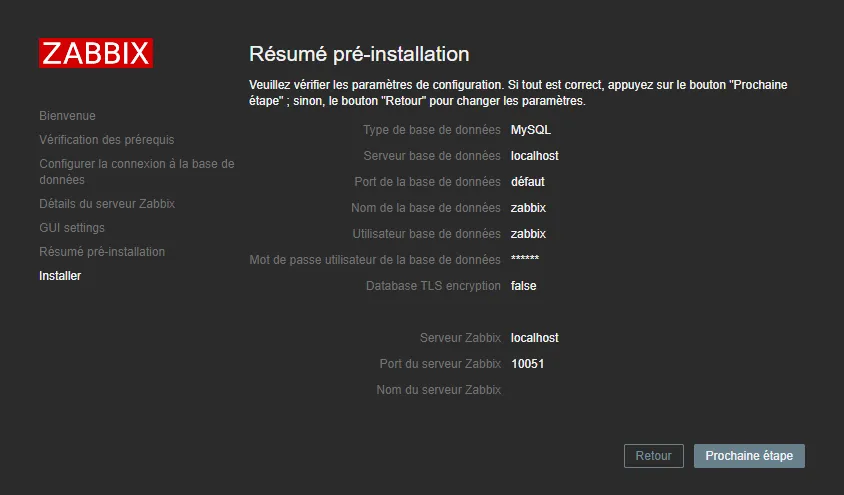

On récapitule la configuration:

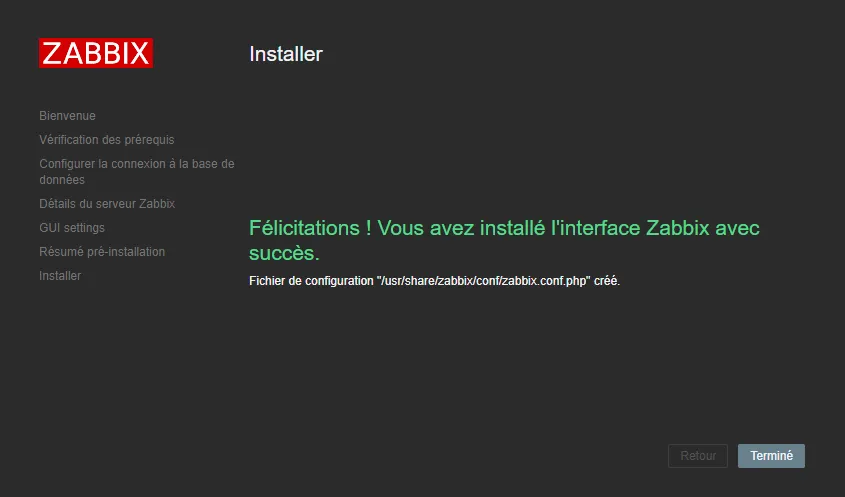

Ecran de succès si toute la conf est correcte:
Installation de l’agent sur une machine à superviser
Agent pour Debian et Ubuntu
L’agent est un programme qui se lance en tant que service et qui va faire des remontés au serveur Zabbix.
apt install zabbix-agentPuis on édite le fichier de configuration situé ici /etc/zabbix/zabbix_agentd.conf:
Server=172.16.0.47
ServerActive=172.16.0.47
Hostname=client-zabbixServer: L’adresse ou le nom du serveur Zabbix. Les connexions entrantes seront acceptées uniquement à partir des hôtes répertoriés ici.
ServerActive: L’adresse ou le nom du serveur Zabbix où seront envoyés les informations de l’agent. Plusieurs adresses délimitées par des virgules peuvent être fournies pour utiliser plusieurs serveurs Zabbix indépendants en parallèle.
Hostname: Doit correspondre au nom de la machine à superviser. Obligatoire pour les vérifications actives et doit correspondre aux noms d’hôte configurés sur le serveur.
Agent pour MacOS
Se reporter à la procédure sur le site officiel.
Agent pour Windows
Se reporter à la procédure sur le site officiel.
Création d’un hôte dans Zabbix

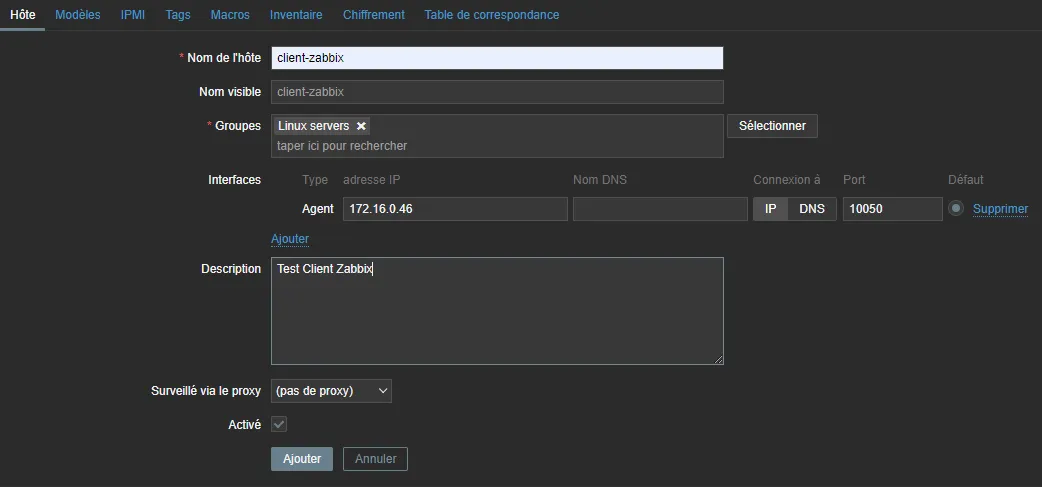

Même si nous avons installer l’agent sur la machine à monitorer, l’apparition de celle-ci ne se fait pas tout seule, pour cela il faut se rendre dans Configuration, hôtes puis Créer un hôte en haut à droite. Voila les informations à remplir pour superviser une machine Debian:

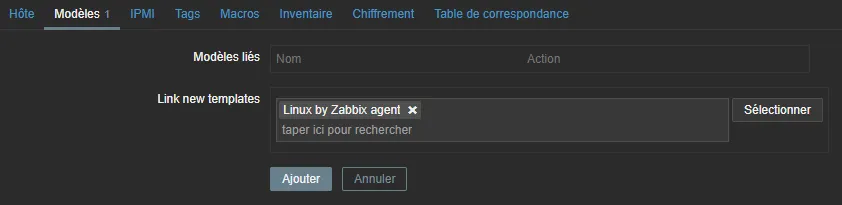

Sur l’onglet modèles, on ajoute un template:

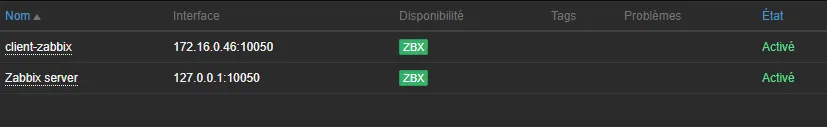

Puis on clique sur Ajouter. Après quelques secondes, la machine devrait être active dans l’onglet Surveillance, Hôtes:
Installation de Grafana
Ajout du dépôt
sudo apt-get install -y adduser libfontconfig1sudo dpkg -i grafana_7.5.7_amd64.debL’utilisateur grafana a été créé.
Sélection du paquet grafana précédemment désélectionné.
(Lecture de la base de données... 32818 fichiers et répertoires déjà installés.)
Préparation du dépaquetage de grafana_7.5.7_amd64.deb ...
Dépaquetage de grafana (7.5.7) ...
Paramétrage de grafana (7.5.7) ...
Ajout de l'utilisateur système « grafana » (UID 110) ...
Ajout du nouvel utilisateur « grafana » (UID 110) avec pour groupe d'appartenance « grafana » ...
Le répertoire personnel « /usr/share/grafana » n'a pas été créé.
NOT starting on installation, please execute the following statements to configure grafana to start automatically using systemd
sudo /bin/systemctl daemon-reload
sudo /bin/systemctl enable grafana-server
You can start grafana-server by executing
sudo /bin/systemctl start grafana-server
Traitement des actions différées (« triggers ») pour systemd (241-7~deb10u7) ...On execute les commandes citées:
systemctl daemon-reloadsystemctl enable grafana-serversystemctl start grafana-serverConfiguration du fichier grafana.ini
Le fichier de configuration principale se trouve ici: /etc/grafana/grafana.ini, voici la documentation du site officiel.
Voici quelques exemples de configuration:
;http_port = 3000: Définit le port d’écoute de l’application.;cert_file =: Chemin d’accès au fichier de certificat (si le protocole est défini sur https ou h2).;cert_key =: Chemin d’accès au fichier de la clé de certificat (si le protocole est défini sur https ou h2).
[database]
# You can configure the database connection by specifying type, host, name, user and password
# as separate properties or as on string using the url properties.
# Either "mysql", "postgres" or "sqlite3", it's your choice
;type = mysql
;host = 127.0.0.1:3306
;name = grafana
;user = grafana
# If the password contains # or ; you have to wrap it with triple quotes. Ex """#password;"""
;password = grafanaA chaque changement du fichier de configuration, il faut relancer Grafana:
systemctl restart grafana-serverL’application devrait être accessible par défaut sur le port 3000: http://172.16.0.47:3000

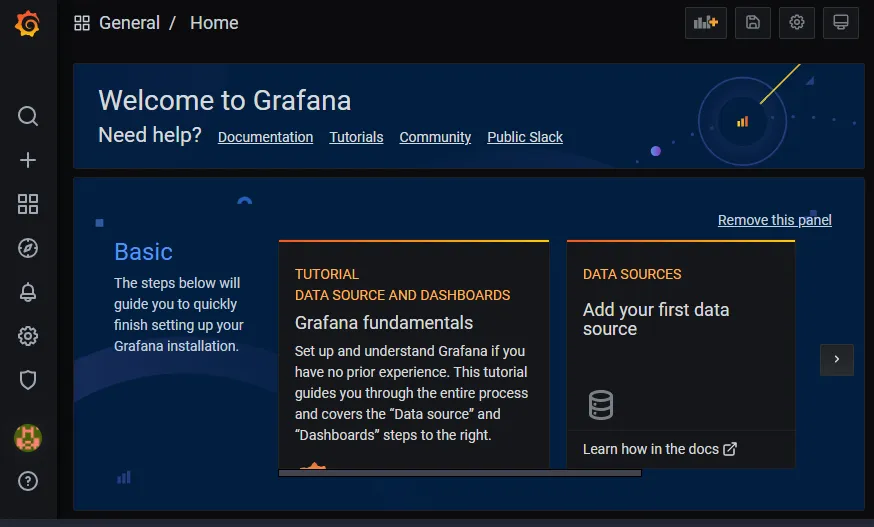

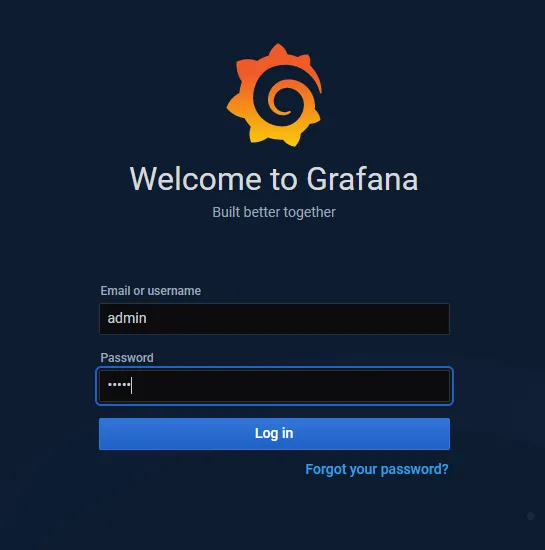

Le mot de passe par défaut est admin et admin. La page d’accueil devrait resssembler à ça:
Base de données
Grafana a besoin d’une base de données pour stocker les utilisateurs et les tableaux de bord (et d’autres choses). Par défaut, il est configuré pour utiliser sqlite3 qui est une base de données embarquée (incluse dans le binaire principal de Grafana).
On créé un utilisateur grafana et une base de donnée grafana:
mysql -uroot -pCREATE DATABASE grafana CHARACTER SET utf8 COLLATE utf8_bin;GRANT ALL PRIVILEGES ON grafana.* TO grafana@localhost IDENTIFIED BY ‘grafana’;Installer un plugin pour Zabbix
Par défaut, Grafana prend en charge un grand nombres de sources de données (data source) mais Zabbix n’en fait pas parti. Cependant, il est possible d’installer un plugin pour le rendre compatible:
grafana-cli plugins install alexanderzobnin-zabbix-appinstalling alexanderzobnin-zabbix-app @ 4.1.5
from: https://grafana.com/api/plugins/alexanderzobnin-zabbix-app/versions/4.1.5/download
into: /var/lib/grafana/plugins
Installed alexanderzobnin-zabbix-app successfully

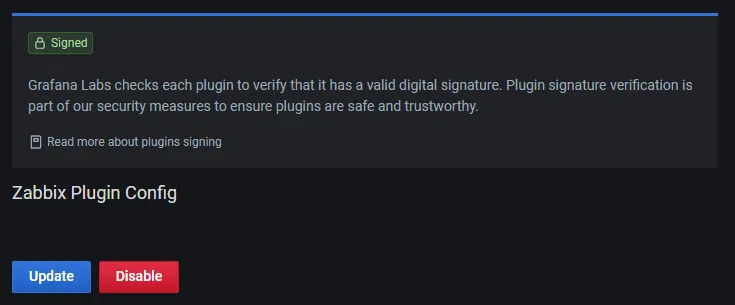

Restart grafana after installing plugins . <service grafana-server restart>service grafana-server restartIl faut maintenant l’activer sur l’application, pour ce faire, sur le menu de gauche aller dans Configuration, Plugins, taper zabbix dans la barre de recherche, le plugin devrait apparaitre, cliquer dessus.

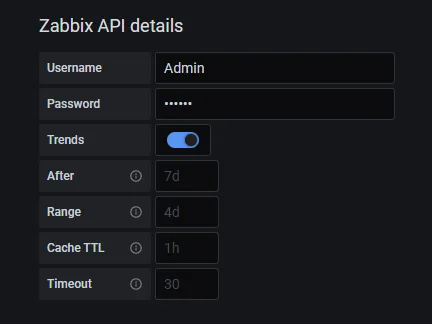

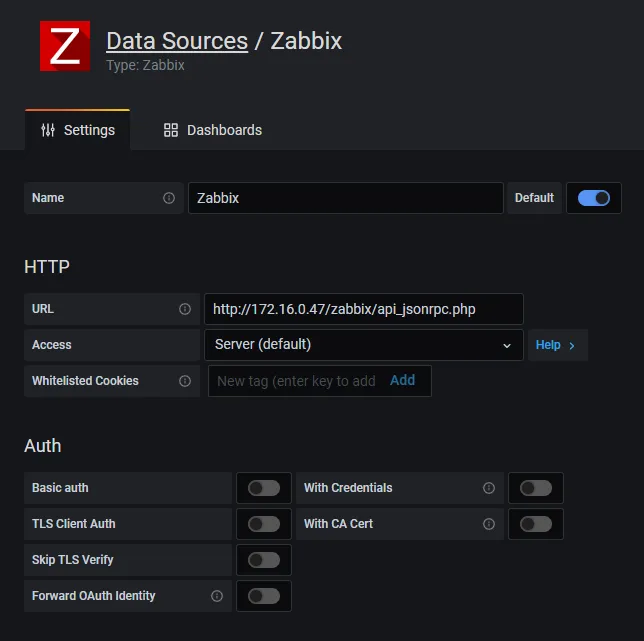

Toujours dans le menu Configuration, sélectionner Data source puis Add data source. Tapper zabbix dans la recherche. Pour une configuration de base, voici ce qu’il faut remplir:

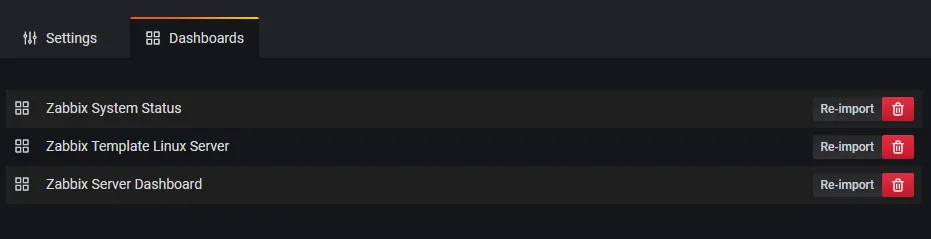

Ne pas oublier d’importer les dashboards par défaut qui sont livrés avec le plugins:
Puis cliquer sur test and Save.
Les métriques devraient être disponible dans Dashboard, Manage.
Mettre un dashboard par défaut sur la page d’accueil

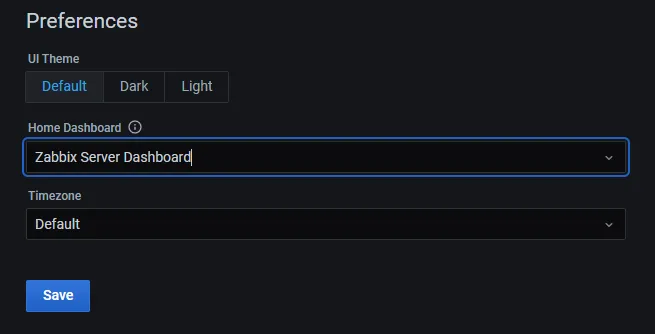

Sur le menu de gauche, aller Configuration, puis Preferences. Dérouler la liste de Home Dashboard, les dashboard existant devraient apparaître. Cliquer sur Save.

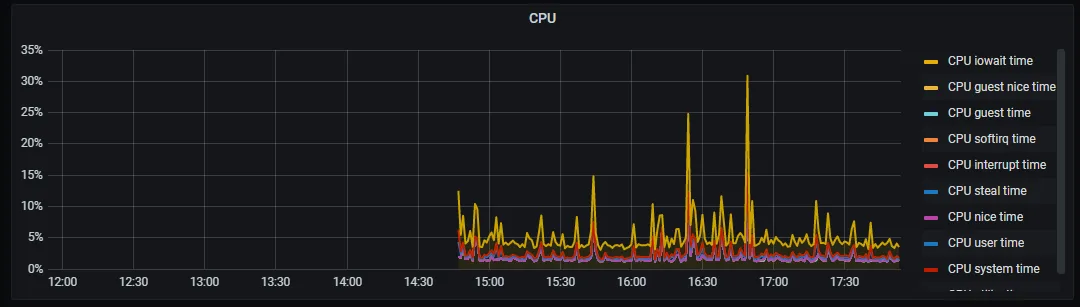

Retourner sur la page d’accueil pour tester.
